الخصائص

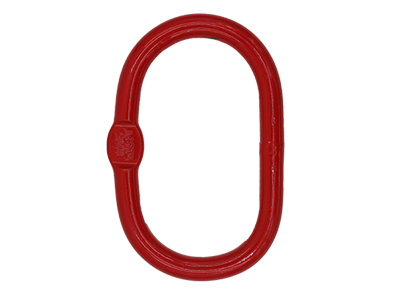

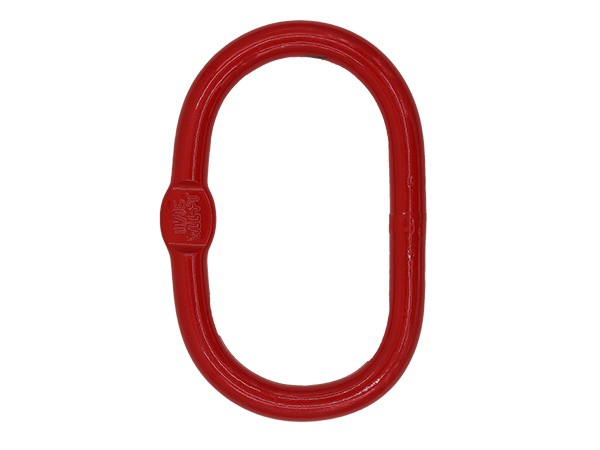

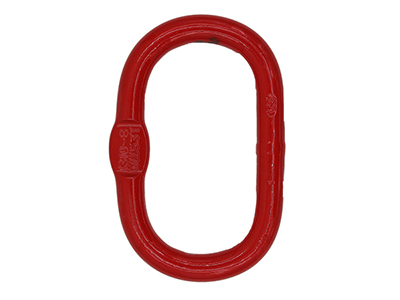

● المعيار للإنتاج والإختبار: EN1677-4 (استبدال DIN5688-3).
● تم تشكيله بالطرق من الفولاذ المسبوك الخاص مع الكثافة العالية والمتانة العالية، وبعد ذلك يخضع للمعالجة الحرارية
● كل قطعة شغل يجب أن تتجاوز إختبار 2.5 مرة من حد حمل التشغيل
● l كل قطعة شغل يجب أن تتجاوز إختبار 2.5 مرة من حد حمل التشغيل و 100% كشف الخلل بواسة البرادة المغناطيسية.
● معالجة السطح: الرش البلاستيكي
● رمز اللون: أحمر RAL3020 \ أصفر RAL1003
● يمكنها فقط ان تتوافق مع سلاسل الرفع G80 ذات الضلع واحد أو ضلعين وفقاً معيار EN818-4.
● المساحة الزرقاء أعتمدت في اللحام.
● المساحة الصفراء أعتمدت في الحدادة (التشكيل بالطرق).
● الحمل الأقصى 4 مرات من حد حمل التشغيل.
● حمل تشغيل الرفع بضلعين ولأي زاوية رفع تكون من 0 إلى 45 درجة.
● سوف يتم التشكيل بالضغط لتكون مسطحة فقط حسب الطلب.
● لا تشكيل بالضغط.
● التشكيل بالضغط للإستخدام مع وصلة أوميغا SLR002-G80.
● الحلقة الرئيسية يمكن ان تتوافق مع الكوابل والأسلاك وفقاً لمعيار DIN3088.
● يمكن أن تتوافق مع أحزمة الرفع المصنوعة من الألياف الصناعية وفقاً لمعيار EN492-1.

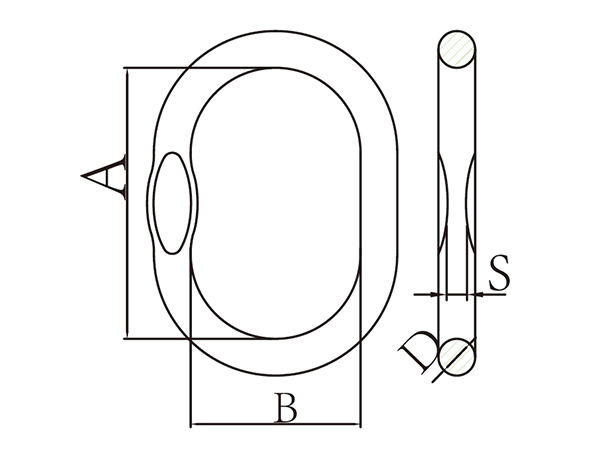

| رمز الصنف | السلاسل G80 en818-2 mm | الوزن (kg) | حد حمل التشغيل (t) | الأبعاد (mm) | |||
| لضلع واحد mm | لضلعين mm | A | B | D | |||
| 8-SLR033-76 | 7 | 6 | 0.34 | 1.6 | 110 | 60 | 13 |
| 8-SLR033-87 | 8 | 7 | 0.54 | 2.12 | 110 | 60 | 16 |
| 8-SLR033-108 | 10 | 8 | 0.82 | 3.15 | 135 | 75 | 18 |
| 8-SLR033-1310 | 13 | 10 | 1.5 | 5.3 | 160 | 90 | 22 |
| 8-SLR033-1613 | 16 | 13 | 2.3 | 8 | 180 | 100 | 26 |
| 8-SLR033-1816 | 18 | 16 | 3.95 | 11.2 | 200 | 110 | 32 |
| 8-SLR033-2018 | 20 | 18 | 6.34 | 14 | 260 | 140 | 36 |
| 8-SLR033-2220 | 22 | 20 | 8.96 | 17 | 300 | 160 | 40 |
| 8-SLR033-2622 | 26 | 22 | 12.8 | 21.2 | 340 | 180 | 45 |
| 8-SLR033-3226 | 32 | 26 | 16.55 | 31.5 | 350 | 190 | 50 |
| 8-SLR033-3632 | 36 | 32 | 23.28 | 45 | 400 | 200 | 56 |
| 8-SLR033-4036 | 40 | 36 | 32 | 56 | 430 | 220 | 63 |
| 8-SLR033-72MM | 45 | 40 | 45.76 | 63 | 460 | 250 | 72 |
| 8-SLR033-80MM | -- | 45 | 62 | 85.46 | 500 | 270 | 80 |

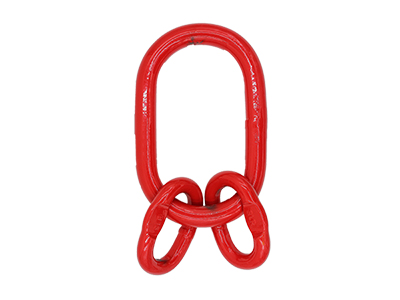

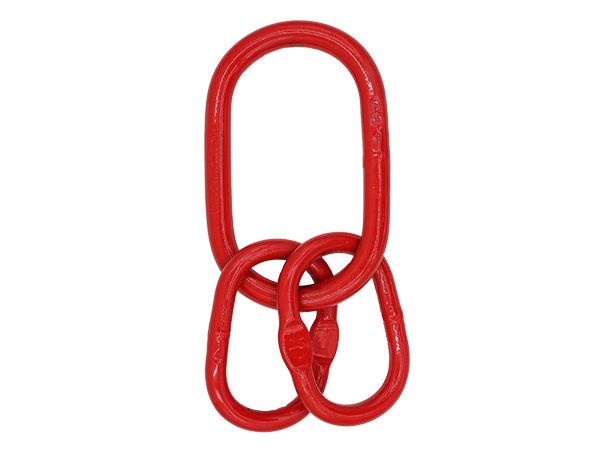

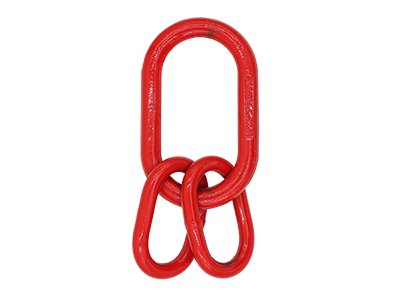

l المعيار للإنتاج والإختبار: EN1677-4 (استبدال DIN5688-3).
تم تشكيله بالطرق من الفولاذ المسبوك الخاص مع الكثافة العالية والمتانة العالية، وبعد ذلك يخضع للمعالجة الحرارية
كل قطعة شغل يجب أن تتجاوز إختبار 2.5 مرة من حد حمل التشغيل
كل قطعة شغل يجب أن تتجاوز إختبار 2.5 مرة من حد حمل التشغيل و 100% كشف الخلل بواسة البرادة المغناطيسية.
معالجة السطح: الرش البلاستيكي
رمز اللون: أحمر RAL3020 \ أصفر RAL1003
يمكنها فقط ان تتوافق مع سلاسل الرفع G80 ذات 3 أضلاع أو 4 أضلاع وفقاً معيار EN818-4.
المساحة الزرقاء أعتمدت في اللحام للوصلة الرئيسية والوصلات الفرعية.
المساحة الصفراء أعتمدت في الحدادة (التشكيل بالطرق) للوصلة الرئيسية واللحام للوصلات الفرعية.
الحمل الأقصى 4 مرات من حد حمل التشغيل.
حمل تشغيل الرفع بـ 3 أضلاع أو 4 أضلاع ولأي زاوية رفع تكون من 0 إلى 45 درجة.
سوف يتم التشكيل بالضغط لتكون مسطحة فقط حسب الطلب.
لا تشكيل بالضغط.
التشكيل بالضغط للإستخدام مع وصلة أوميغا SLR002-G80.
الحلقة الرئيسية يمكن ان تتوافق مع الكوابل والأسلاك وفقاً لمعيار DIN3088.
يمكن أن تتوافق مع أحزمة الرفع المصنوعة من الألياف الصناعية وفقاً لمعيار EN492-1.

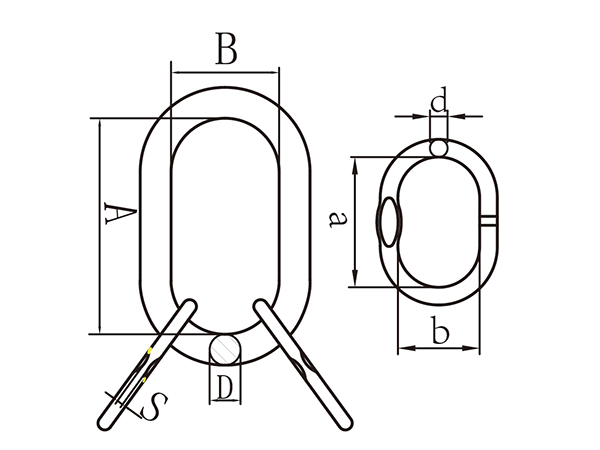

| رمز الصنف | السلاسل G80 en818-2 mm | الوزن (kg) | حد حمل التشغيل (t) | الأبعاد (mm) | |||||
| الرفع لـ 3 أو 4 أضلاع | A | B | D | a | b | d | |||
| 8-SLR032-6 | 6 | 1.18 | 2.36 | 135 | 75 | 18 | 54 | 25 | 13 |
| 8-SLR032-7 | 7 | 1.24 | 3.15 | 135 | 75 | 18 | 60 | 38 | 13 |
| 8-SLR032-8 | 8 | 2.2 | 4.25 | 160 | 90 | 22 | 70 | 34 | 16 |
| 8-SLR032-10 | 10 | 3.4 | 6.7 | 180 | 100 | 26 | 85 | 40 | 18 |
| 8-SLR032-13 | 13 | 6.1 | 11.2 | 200 | 110 | 32 | 115 | 50 | 22 |
| 8-SLR032-16 | 16 | 9.98 | 17 | 260 | 140 | 36 | 140 | 65 | 26 |
| 8-SLR032-18 | 18 | 18.9 | 21.2 | 340 | 180 | 45 | 180 | 100 | 32 |
| 8-SLR032-20 | 20 | 22.6 | 26.5 | 350 | 190 | 50 | 180 | 100 | 32 |
| 8-SLR032-22 | 22 | 25.2 | 31.5 | 350 | 190 | 50 | 180 | 100 | 36 |
| 8-SLR032-26 | 26 | 35.2 | 45 | 400 | 200 | 56 | 180 | 100 | 40 |
| 8-SLR032-28 | 28 | 47 | 50 | 430 | 220 | 63 | 180 | 100 | 45 |
| 8-SLR032-32 | 32 | 66.46 | 63 | 460 | 250 | 72 | 200 | 110 | 50 |

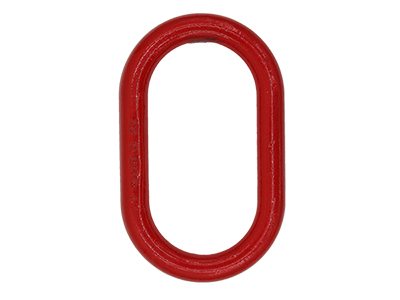

الوصلة الرئيسية مشكلة بالطرق لسبيكة الفولاذ الخاصة التي تتميز بالكثافة والمتانة العاليتين، والمعالجة الحرارية لها.
كل قطعة شغل يجب أن تتجاوز إختبار 2 مرة من حد حمل التشغيل
يجب ان ننجز إختبار صارم للعينة وإختبار الكسر لكل حزمة من المنتجات
كل قطعة شغل يجب أن تتجاوز إختبار 2.5 مرة من حد حمل التشغيل و 100% كشف الخلل بواسة البرادة المغناطيسية.
معالجة السطح: الطلاء البلاستيكي
رمز اللون: أحمر RAL3020 \ أصفر RAL1003
كل الأحجام شكلة بالطرق
سوف يتم التشكيل بالضغط لتكون مسطحة فقط حسب الطلب.
عندما تتوافق مع السلاسل: الحمل الأقصى يكون 4 مرات من حد حمل التشغيل.
عندما تتوافق مع كوابل الأسلاك: الحمل الأقصى يكون 5 مرات من حد حمل التشغيل.
| رمز الصنف | الوزن (kg) | السلاسل | حد حمل التشغيل 1 ضلع (t) | حد حمل التشغيل 2 ضلع 0-45°(t) | حد حمل التشغيل للحبل (t) | الأبعاد (mm) | ||
| A | B | D | ||||||
| 8-SLR-91-1/2 | 0.36 | 1/4 | 1.5 | 2.12 | 3.4 | 127±6 | 63.5±5 | 13±1 |
| 5/16 | 2 | 2.8 | ||||||
| 8-SLR-91-5/8 | 0.7 | 5/16 | 2 | 2.8 | 4 | 152±6 | 76±5 | 16±1 |
| 3/8 | 3.15 | - | ||||||
| 8-SLR-91-3/4 | 0.93 | 3/8 | 3.15 | 4.25 | 5.6 | 140±6 | 70±5 | 19±1 |
| 8-SLR-91-7/8 | 1.5 | 3/8 | 3.15 | 4.25 | 6.9 | 160±6 | 90±5 | 22±1 |
| 1/2 | 5.3 | - | ||||||
| 8-SLR-91-1 | 2.1 | 1/2 | 5.3 | 7.5 | 11.8 | 178±6 | 89±5 | 25±1 |
| 5/8 | 8 | 11.2 | ||||||
| 8-SLR-91-1-1/4 | 4.24 | 5/8 | 8 | 11.2 | 17.7 | 222±7 | 111±6 | 32±1/-2 |
| 3/4 | 11.2 | 16 | ||||||
| 8-SLR-91-1-1/2 | 7.17 | 3/4 | 11.2 | 16 | 27.7 | 267±7 | 135±6 | 38±1/-2 |
| 7/8 | 15 | 21.2 | ||||||
| 8-SLR-91-1-3/4 | 11.55 | 7/8 | 15 | 21.2 | 38.5 | 305±10 | 152±6 | 45±1/-2 |
| 1 | 21.2 | - | ||||||
| 8-SLR-91-2 | 17.2 | 1 | 21.2 | 30 | 46.5 | 355±10 | 178±6 | 51±1/-2 |
| 11/4 | 31.5 | - | ||||||
| 8-SLR-91-2-1/4 | 24.5 | 11/4 | 31.5 | 45 | 64.9 | 406±10 | 203±7 | 57±1/-2 |
| 8-SLR-91-2-1/2 | 30.9 | - | 72.6 | 406±10 | 203±7 | 63.5±3 | ||
| 8-SLR-91-2-3/4 | 39.5 | - | 98.4 | 406±10 | 241±7 | 70±3 | ||
| 8-SLR-91-3 | 50.34 | - | 103 | 457±15 | 228±7 | 76±3 | ||
| 8-SLR-91-3-1/4 | 65.68 | - | 119 | 508±15 | 254±7 | 82.5±3 | ||
| 8-SLR-91-3-1/2 | 90.24 | - | 126 | 610±15 | 305±10 | 89±3 | ||
| 8-SLR-91-3-3/4 | 89.27 | - | 152 | 508±15 | 254±7 | 95±3 | ||
| 8-SLR-91-4 | 103.43 | - | 169 | 508±15 | 254±7 | 102±3 | ||
الحلقة الرئيسية: مشكلة بالطرق; الحلقة الفرعية: ملحومة.
الحلقة الرئيسية مشكلة بالطرق.
التشكيل بالضغط للإستخدام مع وصلة أوميغا SLR002-G80.
سوف يتم التشكيل بالضغط لتكون مسطحة فقط حسب الطلب.
عندما تتوافق مع السلاسل: الحمل الأقصى 4 مرات من حد حمل التشغيل..
عندما تتوافق مع الكوابل والأسلاك: الحمل الأقصى 5 مرات من حد حمل التشغيل.
| رمز الصنف | الوزن (kg) | السلاسل | حد حمل التشغيل 3 أو 4 للضلع 0-45°(t) | حد حمل التشغيل للحبل (t) | الأبعاد (mm) | |||||
| A | B | D | a | b | d | |||||
| 8-SLR-92-3/4 | 1.55 | 1/4 | 3.15 | 5.6 | 140±6 | 70±5 | 20±1 | 85±5 | 40±3 | 14±1 |
| 5/16 | 4.25 | |||||||||
| 8-SLR-92-7/8 | 2.18 | 5/16 | 4.25 | 6.9 | 160±6 | 95±5 | 22±1 | 85±5 | 40±5 | 14±1 |
| 3/8 | 6.7 | |||||||||
| 8-SLR-92-1 | 3.29 | 3/8 | 6.7 | 11.8 | 178±6 | 89±5 | 25±1 | 100±5 | 60±5 | 18±1 |
| 8-SLR-92-1-1/4 | 7.18 | 1/2 | 11.2 | 17.7 | 222±7 | 110±6 | 32±1/-2 | 100±5 | 60±5 | 22±1 |
| 5/8 | 17 | |||||||||
| 8-SLR-92-1-1/2 | 12.91 | 5/8 | 17 | 27.7 | 267±7 | 135±6 | 38±1/-2 | 180±6 | 100±5 | 30±1/-2 |
| 3/4 | 23.6 | |||||||||
| 8-SLR-92-1-3/4 | 21.25 | 3/4 | 23.6 | 38.5 | 305±10 | 152±6 | 45±1/-2 | 180±6 | 100±5 | 32±1/-2 |
| 7/8 | 31.5 | |||||||||
| 8-SLR-92-2 | 30.34 | 7/8 | 31.5 | 46.5 | 356±10 | 178±6 | 50±1/-2 | 180±6 | 100±5 | 38±1/-2 |
| 8-SLR-92-2-1/2 | 64.4 | 1 | 45 | 72.6 | 406±10 | 203±6 | 64±1/-2 | 355±8 | 178±6 | 51±1/-2 |
| 8-SLR-92-2-3/4 | 89 | 11/4 | 67 | 98.4 | 406±10 | 214±6 | 70±1/-2 | 406±8 | 203±6 | 57±1/-2 |
| رمز الصنف | الوزن （kg) | السلاسل 80 | حد حمل التشغيل 1 ضلع 0-45° | حد حمل التشغيل 2 ضلع 0-45° | حد حمل التشغيل للحبل (t) | الأبعاد (mm) | |||
| A | B | C | D | ||||||
| 8-SLR-93-7/16 | 0.27 | 1/4 | 1.12 | 1.6 | 1.6 | 100±5 | 60±5 | 12±1 | 6±0.5 |
| 9/32 | 1.5 | - | |||||||
| 8-SLR-93-1/2 | 0.38 | 9/32 | 1.5 | 21.2 | 2.5 | 100±5 | 60±5 | 14±1 | 7.6±0.5 |
| 5/16 | 2 | - | |||||||
| 8-SLR-93-11/16 | 0.85 | 5/16 | 2 | 2.8 | 4 | 160±6 | 90±5 | 18±1 | 8.4±0.5 |
| 3/8 | 3.15 | - | |||||||
| 8-SLR-93-3/4 | 1.2 | 3/8 | 3.15 | 4.25 | 6.5 | 160±6 | 90±5 | 20±1 | 10.5±0.5 |
| 1/2 | 5.3 | - | |||||||
| 8-SLR-93-7/8 | 1.63 | 1/2 | 5.3 | 7.5 | 8 | 180±6 | 100±5 | 22±1 | 13.5±0.5 |
| 5/8 | 8 | - | |||||||
| 8-SLR-93-1 | 2.13 | 5/8 | 8 | 11.2 | 11.5 | 180±6 | 100±5 | 25±1 | 16.5±0.5 |
| 19mm | 11.2 | - | |||||||
| 8-SLR-93-1-1/8 | 3.81 | 3/4 | 12.5 | - | 11.8 | 270±7 | 140±6 | 28±1/2 | 19±0.5 |
| 8-SLR-93-1-1/4 | 5.05 | 19mm | 11.2 | 16 | 16 | 270±7 | 140±6 | 32±1/2 | 19±0.5 |
| 7/8 | 15 | - | |||||||
| 8-SLR-93-1-3/8 | 6.83 | 7/8 | 15 | 21.2 | 24 | 285±7 | 155±6 | 36±1/2 | 20±0.5 |
| 1 | 21.2 | - | |||||||
| 8-SLR-93-1-1/2 | 8.9 | 28mm | 25 | - | 25 | 300±8 | 160±6 | 40±1/2 | 26±0.5 |
| 8-SLR-93-1-3/4 | 12.8 | 1 | 21.2 | 30 | 31.5 | 340±10 | 180±6 | 45±1/2 | 26±0.5 |
| 11/4 | 31.5 | - | |||||||
| 8-SLR-93-2 | 17.3 | 11/4 | 31.5 | 45 | 45 | 39010 | 215±7 | 51±1/2 | 32±0.5 |
| رمز الصنف | الوزن （Kg) | السلاسل 80 | حد حمل التشغيل 3 أو 4 أضلاع 0-45° 3/4 | حد حمل التشغيل للحبل (t) | الأبعاد (mm) | ||||||
| A | B | D | a | b | d | s | |||||
| 8-SLR-94-1/2 | 0.82 | 7/32 | 2.36 | 2.4 | 100±5 | 60±5 | 14±1 | 85±5 | 40±3 | 12±1 | 6±0.5 |
| 8-SLR-94-11/16 | 1.6 | 1/4 | 3.15 | 3.2 | 160±6 | 90±5 | 18±1 | 100±5 | 60±5 | 14±1 | 7.6±0.5 |
| 8-SLR-94-5/8 | 1.6 | 1/4 | 3.15 | 3.2 | 160±6 | 90±5 | 18±1 | 100±5 | 60±5 | 14±1 | 7.6±0.5 |
| 8-SLR-94-3/4 | 1.95 | 5/16 | 4.25 | 4.2 | 160±6 | 90±5 | 20±1 | 100±5 | 60±5 | 14±1 | 7.6±0.5 |
| 8-SLR-94-7/8 | 3.16 | 3/8 | 6.7 | 8 | 180±6 | 100±5 | 22±1 | 150±6 | 70±5 | 18±1 | 8.4±0.5 |
| 8-SLR-94-1-1/8 | 6.75 | 1/2 | 11.2 | 12 | 270±7 | 140±6 | 28±1/-2 | 160±6 | 90±5 | 22±1 | 13.5±0.5 |
| 8-SLR-94-1-1/4 | 9.31 | 5/8 | 17 | 17 | 270±7 | 140±6 | 32±1/-2 | 180±6 | 100±5 | 25±1 | 16.5±0.5 |
| 8-SLR-94-1-1/2 | 18.4 | 3/4 | 23.6 | 25 | 300±7 | 160±6 | 40±1/-2 | 270±7 | 140±5 | 31±1/-2 | 19±0.5 |
| 8-SLR-94-1-3/4 | 26.6 | 7/8 | 31.5 | 31.5 | 340±4 | 180±6 | 45±1/-2 | 285±7 | 155±5 | 36±1/-2 | 22±0.5 |
| 8-SLR-94-2 | 42.91 | 1 | 45 | 45 | 350±10 | 190±6 | 51±1/-2 | 340±10 | 180±5 | 45±1/-2 | 25±0.5 |
